郵箱：lc@gdlichang.com
網址：www.tainengyiqi.cn
成分與化學結構
氟碳粉末：主要成分是氟碳樹脂粉末，還包含顏料、填料、助劑等。氟碳樹脂通常有聚偏氟乙烯（PVDF）、聚四氟乙烯（PTFE）等類型。這些樹脂的分子結構中氟原子與碳原子形成的化學鍵鍵能高，使得材料化學穩定性優異。例如，在PVDF樹脂中，結構單元使粉末具有良好的耐腐蝕性和耐候性。它是一種固態粉末，在儲存和運輸過程中更穩定，不會像液體涂料那樣出現沉淀、分層等現象。
氟碳漆：由氟碳樹脂、溶劑、顏料、助劑等組成。氟碳樹脂同樣是關鍵成分，如采用氟碳乳液或氟碳溶液樹脂。與氟碳粉末不同的是，它以液態形式存在，溶劑在其中起到溶解樹脂、調節粘度等作用。氟碳漆的化學結構決定了它在施工后溶劑揮發，樹脂形成連續的漆膜，從而發揮防護和裝飾功能。
物理性質差異

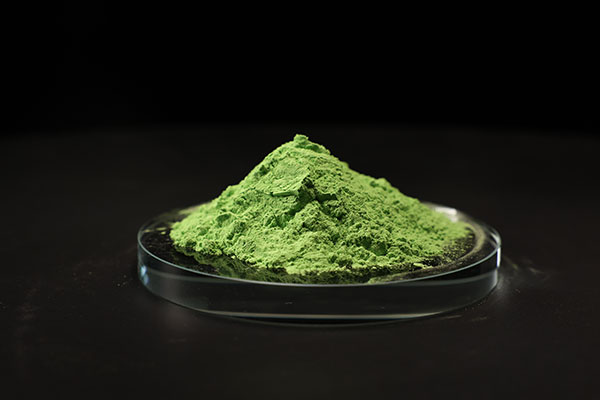

外觀形態：氟碳粉末是細粉狀物質，顆粒大小一般在幾十微米左右，外觀呈松散的粉末狀，顏色取決于所添加的顏料。氟碳漆則是液體，具有的流動性和粘度，其外觀可以是透明的清漆，也可以是帶有各種顏色的有色漆，并且有不同的光澤度，如高光、啞光等。
密度與膜厚：氟碳粉末的密度通常比氟碳漆稍高，這與其成分中固體含量較高有關。在施工形成涂層后，氟碳粉末涂層厚度一般相對均勻，通過靜電噴涂等方式可以控制在范圍內，如50-150μm；氟碳漆的漆膜厚度受施工方法、漆液粘度等因素影響較大，施工后的漆膜厚度可以從20-120μm不等。
柔韌性與硬度：氟碳粉末涂層的硬度相對較高，因為其在固化過程中形成緊密的交聯結構，能夠提供較好的性和抗劃傷性。但在柔韌性方面可能稍遜一籌。氟碳漆的柔韌性相對較好，能夠地適應被涂覆物體的變形，但硬度可能不如氟碳粉末涂層，具體的硬度和柔韌性還取決于配方和固化條件。
性能特點對比
耐腐蝕性：兩者都具有良好的耐腐蝕性，但在某些特定環境下有所差異。氟碳粉末由于其緊密的粉末結構和較高的樹脂含量，在抵抗化學物質滲透方面表現出色，特別是對于一些酸堿環境和鹽霧環境，能夠形成的防護屏障。氟碳漆則通過樹脂的化學穩定性和漆膜的完整性來抵御腐蝕，在適當的涂層厚度和良好的施工條件下，也能提供的耐腐蝕性，不過在一些腐蝕環境下，可能不如氟碳粉末。
耐候性：氟碳粉末和氟碳漆都有出色的耐候性。氟碳粉末涂層在戶外長期暴露后，顏色和光澤保持度高，不易出現粉化、褪色等現象，這得益于其穩定的化學結構和良好的抗紫外線性能。氟碳漆同樣能夠抵抗紫外線輻射、風吹雨打等自然因素，不過其耐候性可能會受到溶劑揮發不、漆膜缺陷等因素的影響。
施工性能：
施工方式：氟碳粉末主要采用靜電噴涂的方式進行施工，粉末在靜電場的作用下吸附在被涂覆物體表面，然后經過高溫固化形成涂層。這種施工方式效率高，適用于大規模的工業生產，如金屬制品的涂裝。氟碳漆可以通過刷涂、噴涂、輥涂等多種方式施工，施工靈活性較高，能夠適應不同形狀和大小的物體，但施工過程中需要注意溶劑揮發和環境條件對漆膜質量的影響。
干燥與固化：氟碳粉末需要在高溫下固化，固化溫度一般在180-220℃左右，固化時間根據工件大小和粉末配方而定，通常在10-30分鐘。氟碳漆的干燥過程包括溶劑揮發和漆膜固化，自然干燥時間較長，在通風良好的條件下可能需要數小時至數天，也可以通過加熱加速干燥和固化，但溫度一般比氟碳粉末固化溫度低，在60-100℃左右。
應用領域側重
氟碳粉末：在金屬制品領域應用廣泛，如鋁合金門窗、金屬家具、汽車零部件等。由于其的靜電噴涂施工方式和優異的性、耐腐蝕性，適合對外觀和性能要求較高的金屬產品批量生產。在建筑行業，也用于一些金屬幕墻、欄桿等的涂裝，能夠提供的防護和裝飾效果。
氟碳漆：在建筑外墻涂裝方面應用較多，因為其施工方式靈活，可以適應各種建筑外墻的形狀和結構，通過刷涂或噴涂等方式能夠實現大面積的涂裝。在一些對柔韌性要求較高的物體表面，如塑料、橡膠制品等也有應用，同時在一些小型的金屬制品或需要現場施工的場合，氟碳漆的優勢更加明顯。
